Graphica測定データから、論文に載せられるグラフを。

CSV や Excel のデータを読み込んで、グラフの見た目を細かく整え、そのまま画像や PDF に書き出せるデスクトップアプリです。曲線フィット、ピーク検出、ベースライン補正などの解析もアプリの中で完結します。

Windows 版をダウンロード macOS 版そのほかの入れ方

無料・オープンソース(MIT License)

WindowsmacOS (Apple Silicon)Python 3.10+日本語 / English

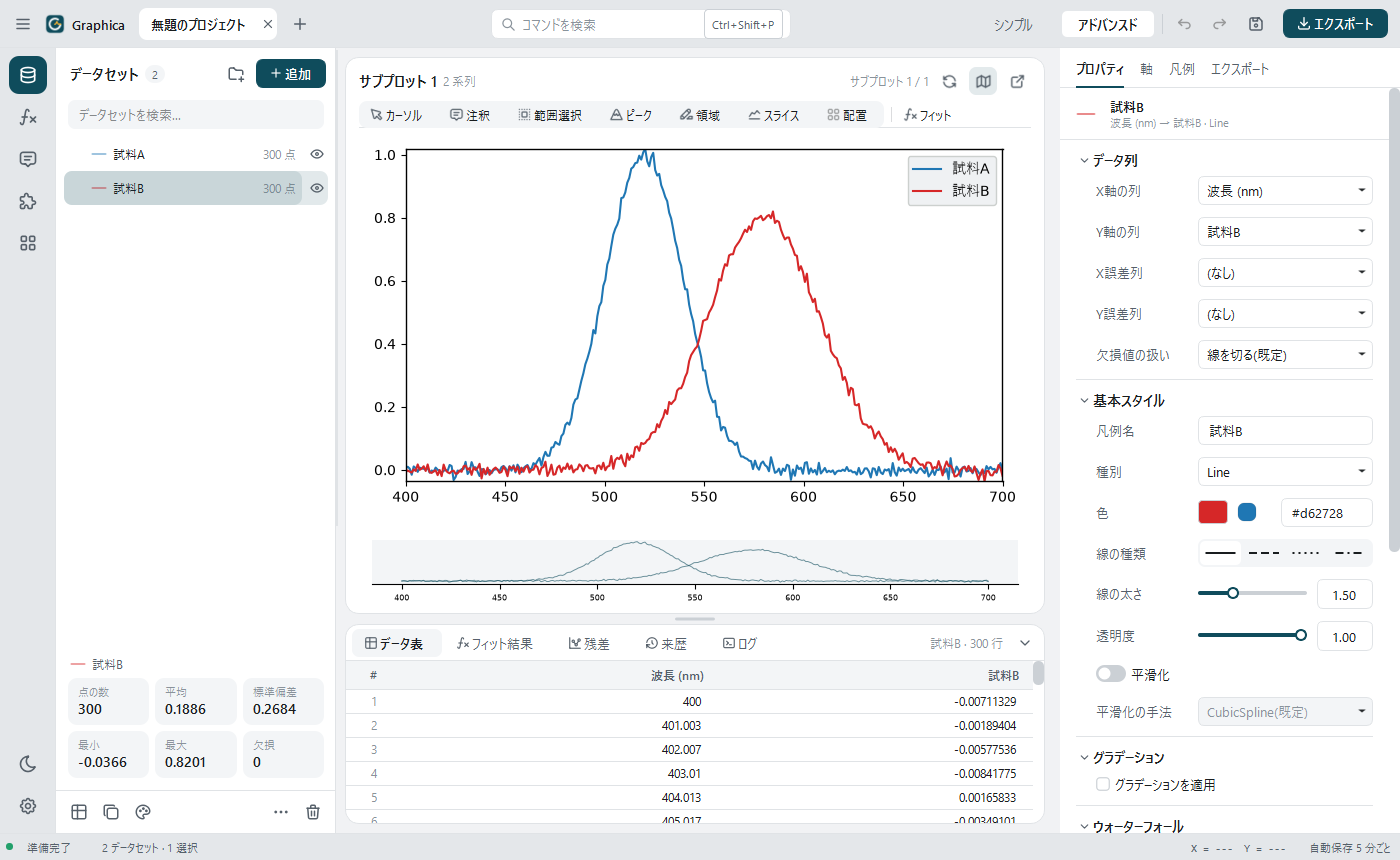

Graphica のメイン画面。左にデータセット、中央に2つのスペクトルを重ねたグラフとデータ表、右にプロパティ

Graphica でできること

実験や測定のデータを、表計算ソフトとグラフ作成ソフトを行き来せずにまとめられます。

読み込んですぐグラフに

CSV・TXT・Excel をドラッグ&ドロップするだけ。装置が書き出した、前後に測定条件の付いた TXT からも数値の表を見つけて読み込みます。

解析もアプリの中で

曲線フィット、ピーク検出、ベースライン補正、平滑化、積分、規格化。結果は新しいデータセットとして重ねて描け、Undo で戻せます。

論文の図に仕上げる

軸・目盛り・凡例・フォントを細かく調整し、PNG / PDF / SVG に書き出し。多パネル図、インセット、パネルラベル (a)(b) にも対応します。

無料で、拡張できる

MIT License のオープンソース。プラグインで、読み込める形式・フィットの式・専用のパネルを増やせます。

機能一覧

詳しい操作は、画面写真付きの Wiki(使い方マニュアル) にまとめています。

データの読み込みと編集

CSV / TXT / Excel(.xlsx・.xls、複数シート)
フォルダから一括読み込み、クリップボードから貼り付け
表の編集、列の計算(式やプリセット)、行フィルタ
外れ値をデータを消さずにマスク

データの読み込みについて

グラフの種類と見た目

折れ線・散布図・面・棒・ステップ・密度散布図・値による配色
ヒートマップと等高線(2D マップ)、ウォーターフォール表示
エラーバー・誤差バンド、第2Y軸、単位を変換した第2X軸
サブプロット、自由配置のレイアウト

見た目の設定について

データ処理

規格化、平滑化(Savitzky–Golay など)
ベースライン補正、積分(区間・累積)、微分
リサンプリング・補間、データセット間の演算
処理の履歴を記録し、論文の手法の文章に書き出し

データ処理について

曲線フィット

ガウシアン・ローレンツ・指数関数・多項式など多数のモデル
自分で書いた式でのフィット、パラメータの固定と範囲指定
多峰フィット(ピーク分離)、一括フィット
標準誤差、信頼帯・予測帯、残差プロット

曲線フィットについて

ピーク解析と統計

ピーク検出と位置・高さ・半値幅・面積の一覧
ピークラベル(重ならないように自動で配置)
統計量の表示、ヒストグラム

ピーク解析について

仕上げと書き出し

テキスト・矢印の注釈、領域のハイライト、拡大図(インセット)
色覚の多様性に配慮した配色の確認(色覚シミュレーション)
PNG / PDF / SVG、一括エクスポート、印刷
同じ図を描く Python スクリプト、HTML / PDF のレポート

書き出しについて

プロジェクトと作業の効率

データと設定をまとめて保存(.gra)、タブで複数のプロジェクト
自動保存と世代の管理、異常終了からの復元
コマンドパレット、クイックアクセス、ショートカット

保存について

表示と配色

画面の表示を日本語と英語で切り替え
ダークモード
配色パレットの管理と、物質ごとに決めた色の登録

便利な操作について

画面と作例

どれも Graphica で作ったグラフです。

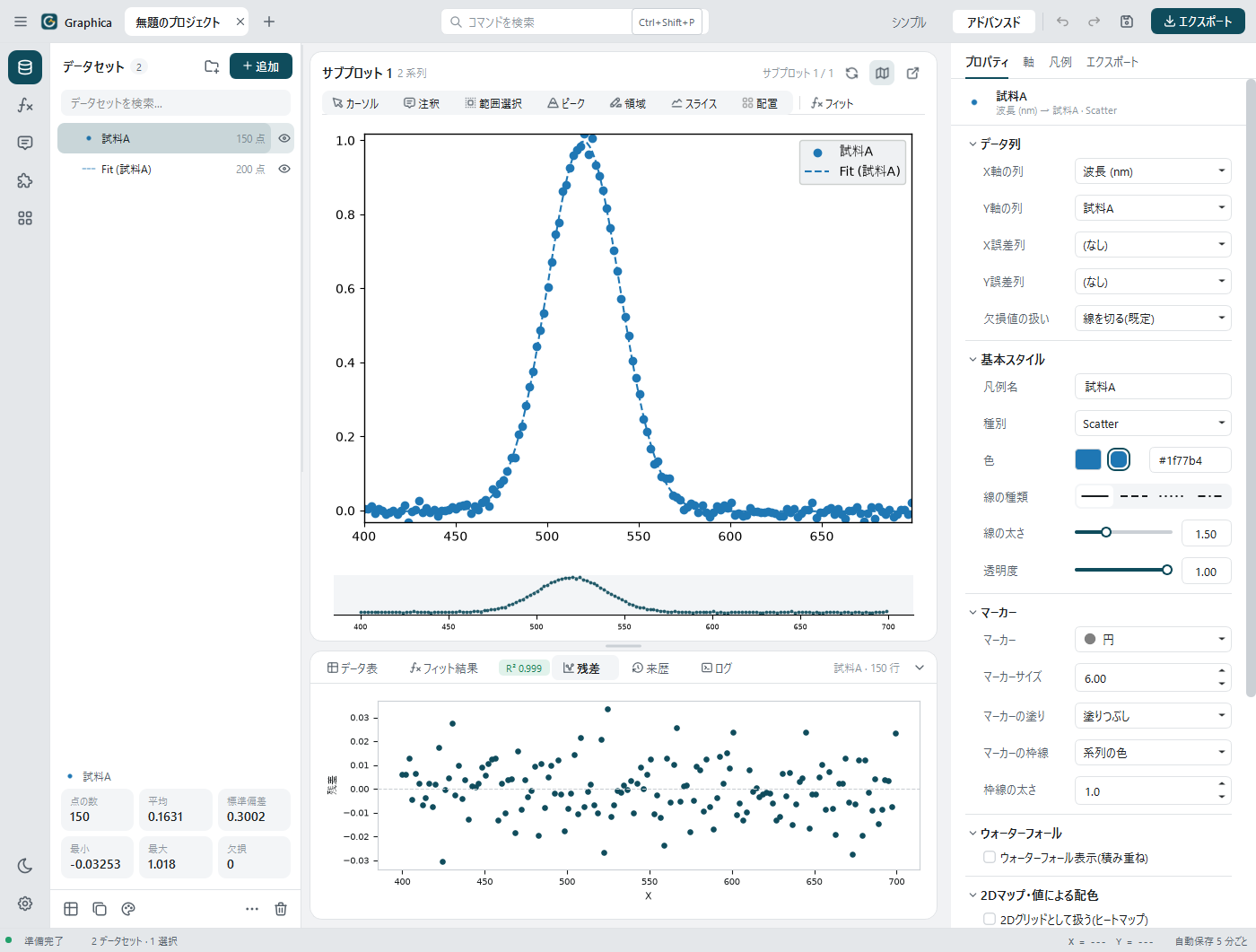

ガウシアンでの曲線フィットと、下に並んだ残差プロット — **曲線フィット**フィットの曲線と信頼帯、残差プロットを同じ画面で確認できます。

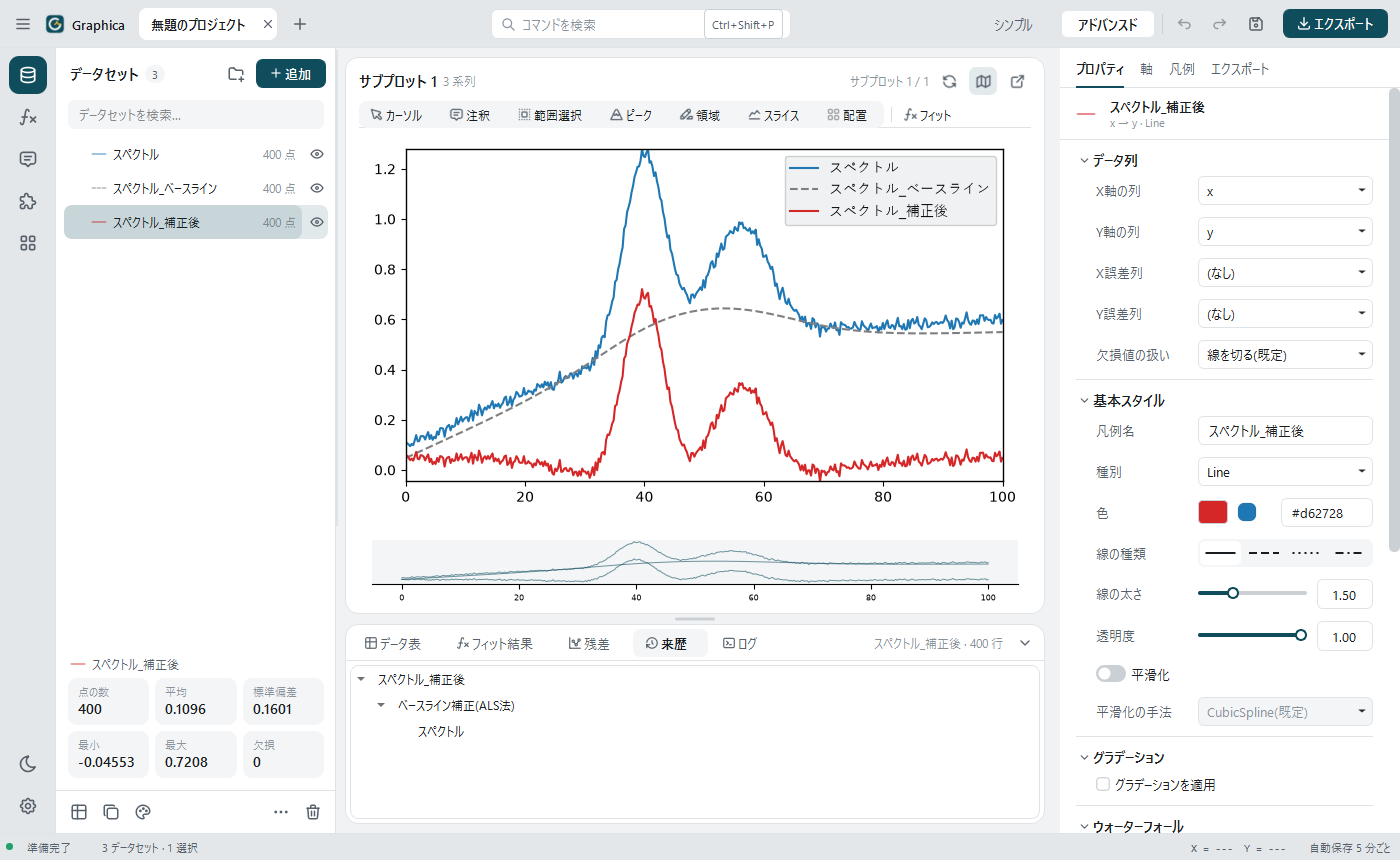

スペクトルのベースライン補正。元のデータ、推定したベースライン、補正後のデータ — **ベースライン補正**元のデータ・ベースライン・補正後を重ねて描き、処理の履歴も残ります。

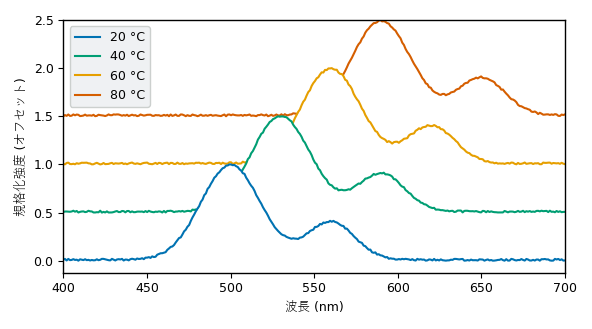

温度ごとのスペクトルを少しずつずらして重ねたウォーターフォール表示 — **ウォーターフォール表示**条件を変えた複数のスペクトルを、ずらして比べられます。

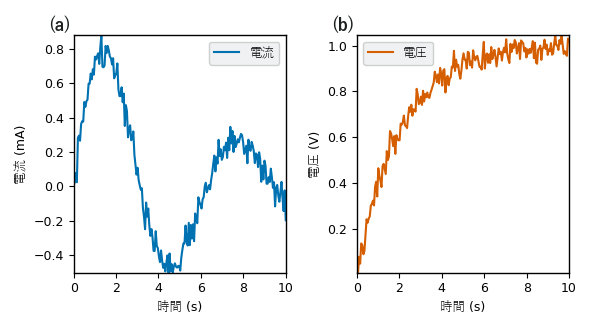

(a)(b) のパネルラベルが付いた2枚並びの図 — **論文用の多パネル図**サブプロットにパネルラベル (a)(b) を付けて、そのまま書き出せます。

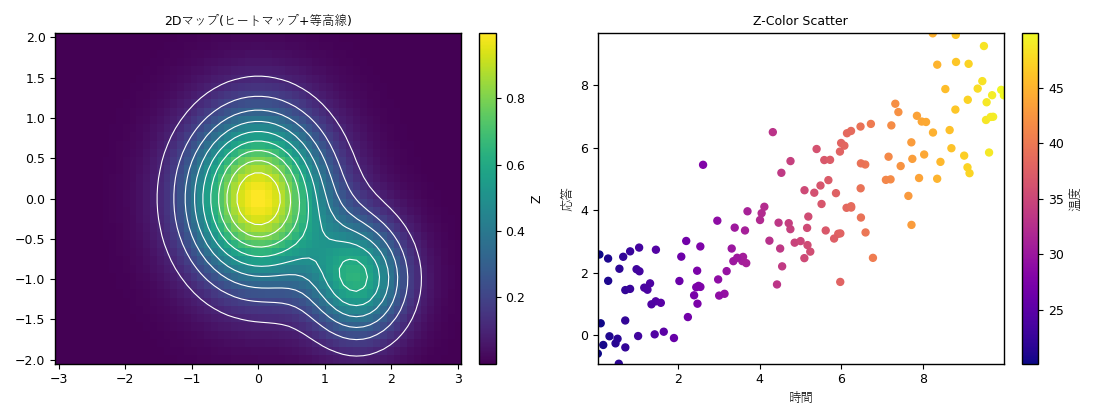

ヒートマップと等高線の2Dマップ、値で色分けした散布図 — **2D マップと値による配色**ヒートマップと等高線、3つ目の値で色分けした散布図。

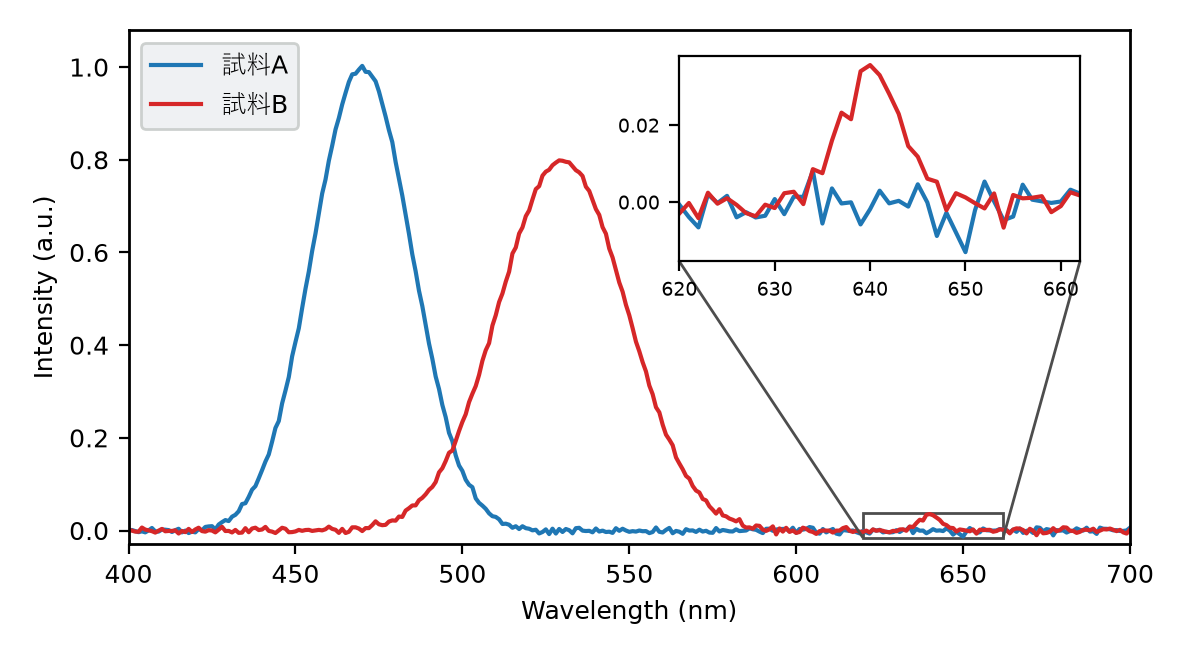

スペクトルの裾にある小さなピークを、右上に拡大して表示したインセット — **拡大図(インセット)**注目したい範囲を、同じ図の中に拡大して載せられます。

ダウンロード

最新版は Releases から入手できます。変更点は変更履歴にあります。

入れ方	ファイル・コマンド	備考
Windows(インストーラー)	Graphica-…-setup.exe	管理者権限なしで入れられます。プロジェクトファイル(.gra)をダブルクリックで開けるようになります。
Windows(zip)	Graphica-windows.zip	展開して `Graphica.exe` を実行します。インストールは不要です。
macOS	Graphica-macos.zip	Apple Silicon 向け。展開すると `Graphica.app` が出てきます。
pip	`pip install graphica-plot`	Python 3.10 以上。起動コマンドは `graphica` です(PyPI)。

macOS で初めて開くとき: 署名していないため、ダブルクリックだけでは開けません。Graphica.app を右クリック(または Control キーを押しながらクリック)して「開く」を選んでください。

はじめての方は、Wiki のはじめにで、最初のグラフを作るまでを順に試せます。

プラグイン

分野に合わせた機能を、zip ファイル1つで追加できます。どれも Graphica v2.0.0 以降で使えます。

元素・物理定数テーブル

118 元素・同位体・物理定数(NIST / CODATA の値)を、元素記号や日本語名で検索できるパネルを追加します。

ダウンロード(Releases)

カラースタジオ

グラデーションや配色パレットを作り、データセットの色や Graphica の配色パレットとして使えます。

ダウンロード(Releases)

質量分析 (MS) パック

Bruker の .d や mzML を開き、TIC とスペクトルの表示、組成式から計算した同位体パターンとの照合ができます。

ダウンロード(Releases)

インストールの流れ

プラグインの zip ファイルを保存します(展開せずにそのまま使います)。
Graphica で 編集 ▸ 環境設定 を開き、「プラグイン」タブの「プラグインをインストール...」で zip を選びます。
Graphica を再起動します。

各プラグインの使い方はプラグイン一覧、自分でプラグインを作る方法はプラグイン開発ガイドにあります。

In English

Graphica is a free, open-source desktop app (Windows / macOS) for turning CSV and Excel measurement data into publication-quality plots. Curve fitting, peak detection, baseline correction, smoothing and integration are built in, and figures export to PNG, PDF and SVG. The interface is in Japanese, with an English option for the main window, menus and dialogs.

Download the latest release · pip install graphica-plot · README in English
